Piw-powered Quad NAS με Radda SATA HAT
- Διπλό / τετράγωνο SATA HAT
- Penta SATA HAT
Το Dual / Quad SATA HAT έχει σχεδιαστεί για το Raspberry Pi 4 καθώς και το ROCK Pi 4 και το Penta SATA HAT έχει σχεδιαστεί μόνο για ROCK Pi 4.
Διπλό / τετράγωνο SATA HAT

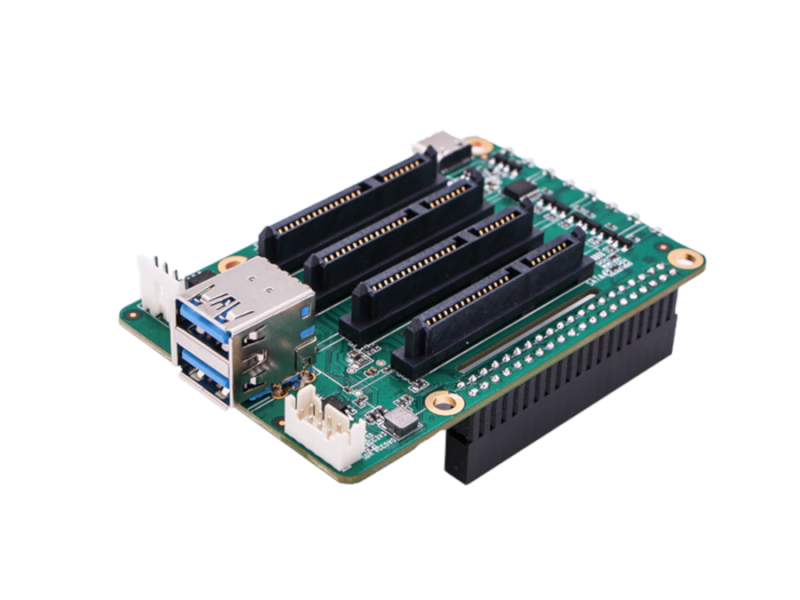

Το Dual / Quad SATA HAT χρησιμοποιεί τα λεωφορεία USB3 στο Raspberry Pi 4 ή ROCK Pi 4, διαθέτει τα ακόλουθα χαρακτηριστικά:
- Έως 4x σκληρό δίσκο / SSD, υποστήριξη 2,5 ιντσών ή 3,5 ιντσών SSD
- Χρησιμοποιήστε δύο ανεξάρτητα λεωφορεία USB3 στο Raspberry Pi 4
- Τροφοδοσία τύπου C με υποστήριξη USB PD / QC και για SSD 2,5 ιντσών και Raspberry Pi 4
- Εξωτερικό πρότυπο στήριξης τροφοδοσίας ATX για σκληρό δίσκο 3,5 ιντσών
- Ανεμιστήρας και ψύκτρα για ψύξη Raspberry Pi 4 CPU
- Υποστήριξη λειτουργίας αναστολής HDD
- Υποστηρίξτε το UASP
- Υποστηρίξτε το λογισμικό RAID 0/1/5
- Προαιρετικός ανεμιστήρας ελέγχου PWM για διανομή θερμότητας HDD
- Προαιρετική οθόνη OLED για διεύθυνση IP / πληροφορίες αποθήκευσης

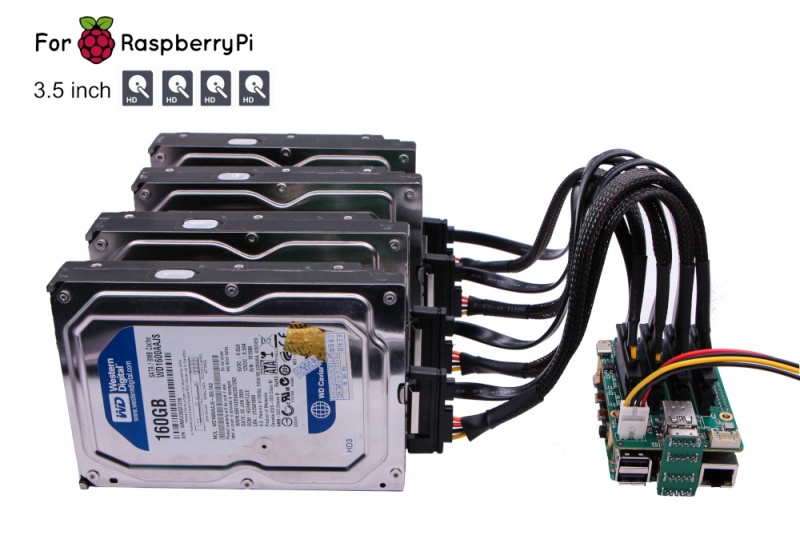

Για HDD 3,5 ιντσών, απαιτείται ένας τυπικός τροφοδότης ATX για την τροφοδοσία του σκληρού δίσκου και του ίδιου του Raspberry PI. Με 4 σκληρούς δίσκους 3,5 ιντσών, ο PSU θα πρέπει να είναι 60W ή περισσότερο.

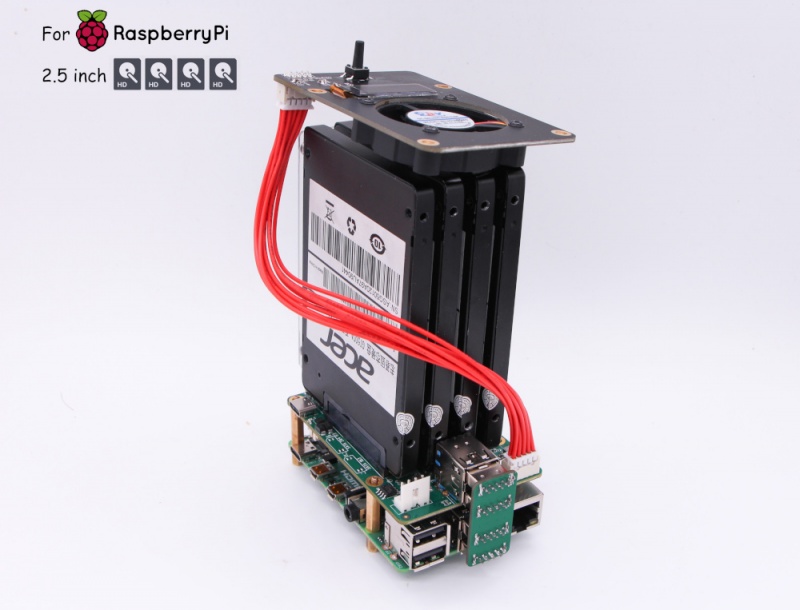

Για σκληρούς δίσκους 2,5 ιντσών, μπορείτε απλά να χρησιμοποιήσετε τον προσαρμογέα τροφοδοσίας USB PD / QC (ο τροφοδοτικός ρεύματος 30W είναι αρκετός) για να τροφοδοτήσετε το HDD / SSD και το Raspberry Pi 4.
Εκτέλεση
Το Quad SATA HAT χρησιμοποιεί δύο υψηλής απόδοσης JMS561 (μία JMS561 για Dual SATA HAT) που παρέχει απόδοση ανάγνωσης / εγγραφής έως και 400MB / s με τέσσερις δίσκους σε λειτουργία RAID0.
Penta SATA HAT

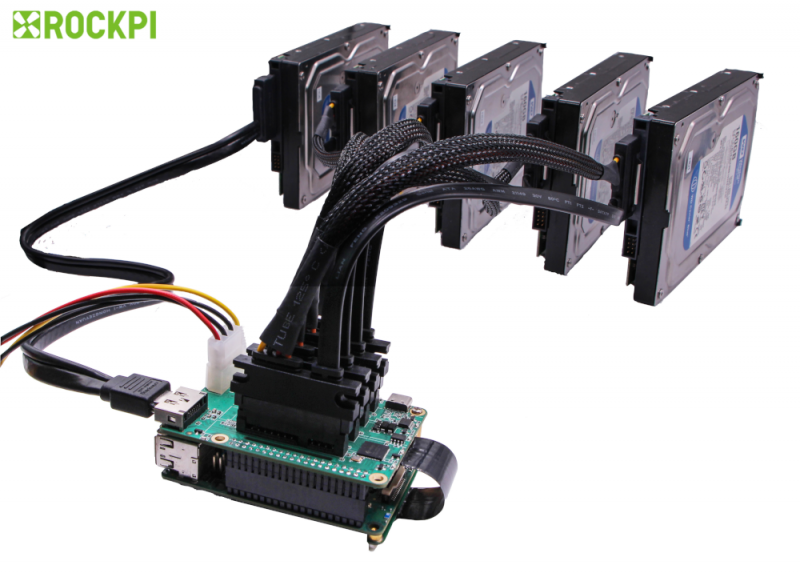

Το penta SATA HAT χρησιμοποιεί το M.2 / PCIe σε ROCK Pi 4 για να επεκτείνει μέχρι και 5x SATA θύρες, λειτουργεί μόνο για ROCK Pi 4. Εμείς προσαρμόζουμε τέσσερις εσωτερικούς SATA και ένα eSATA σχεδιασμό που καθιστά τη σύνδεση ευέλικτη αν ο χρήστης θέλει χρησιμοποιήστε εξωτερικούς δίσκους.
- Έως 5 φορές σκληρό δίσκο / SSD, υποστήριξη 2,5 ιντσών ή 3,5 ιντσών SSD, αποθήκευση μέχρι 100T
- 4x SATA + 1x eSATA με ισχύ
- Χρησιμοποιήστε δύο λεωφορεία PCIe 2.1 για το ROCK Pi 4
- Είσοδος τροφοδοσίας τύπου C με υποστήριξη USB PD για και τα δύο 2,5 ιντσών SSD και ROCK Pi 4
- Εξωτερικό πρότυπο στήριξης τροφοδοσίας ATX για σκληρό δίσκο 3,5 ιντσών
- Υποστήριξη λειτουργίας αναστολής HDD
- Υποστηρίξτε το λογισμικό RAID 0/1/5
- Προαιρετικός ανεμιστήρας ελέγχου PWM για διανομή θερμότητας HDD
- Προαιρετική οθόνη OLED για πληροφορίες IP / αποθήκευσης
eSATA

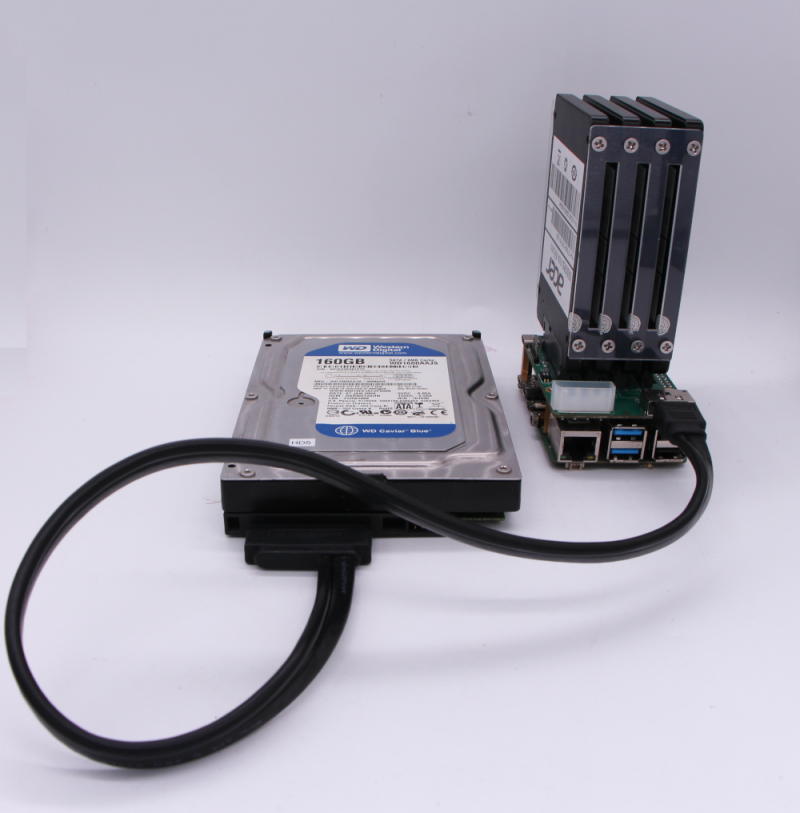

Για να αξιοποιήσουμε πλήρως την 5η SATA, εφαρμόσαμε έναν σύνδεσμο eSATA, ο οποίος μπορεί να εξάγεται από τη θήκη. Το eSATA παρέχει δεδομένα και ισχύ με ένα μόνο καλώδιο, μπορεί να οδηγήσει άμεσα τον σκληρό δίσκο 3,5 ιντσών.
Εκτέλεση
Το PATA SATA HAT τροφοδοτείται από το JMB585 με 2 λωρίδες 5Gbs PCIe λεωφορείων με εύρος ζώνης έως 10Gbps. Με 5 μονάδες SSD συνδεδεμένες σε λειτουργία RAID0, μπορούμε να επιτύχουμε μέχρι 803MB / s Ταχύτητα.
SATA HAT Top Board

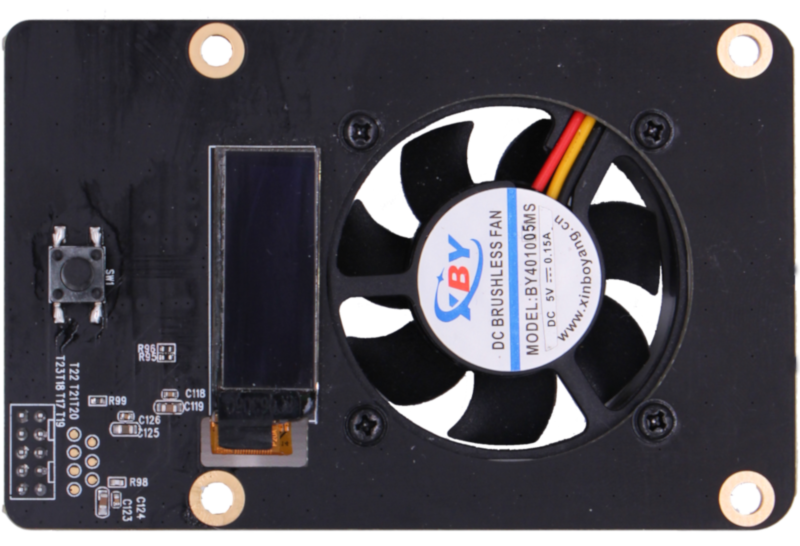

Για να παρακολουθήσουμε τους σκληρούς δίσκους και να δείξουμε κάποιες βασικές πληροφορίες για τους σκληρούς δίσκους, σχεδιάσαμε μια κορυφαία πλακέτα, η οποία παρέχει έλεγχο ανεμιστήρα, πληροφορίες διεύθυνσης IP και ένα κουμπί για Powering Off ή λειτουργίες του πελάτη. Ένα καλώδιο ευελιξίας συνδέεται από το SATA HAT στην κορυφαία πλακέτα.
Υποστήριξη λογισμικού
Παρέχουμε ένα πακέτο Debian για τον έλεγχο και την παρακολούθηση του SATA HAT. Οι χρήστες Raspberry Pi 4 ή ROCK Pi 4 μπορούν να εγκαταστήσουν το πακέτο με μία γραμμή ακολουθώντας την εντολή:
Η υπόθεση

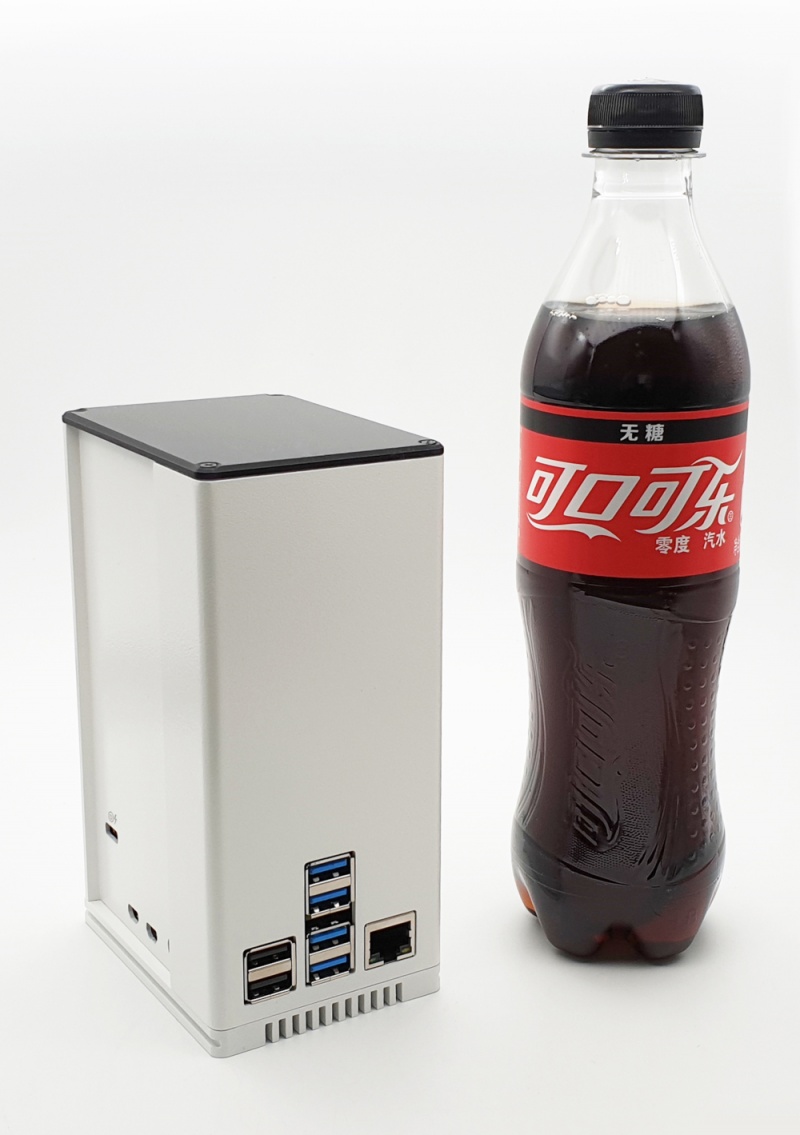

Για να κάνουμε το ζωντανό εύκολο και καλύτερο, σχεδιάσαμε μια πλήρη μεταλλική θήκη για το SATA HAT με το Raspberry Pi, το οποίο μπορεί να χωρέσει μέχρι και τέσσερις HDD 2,5 ιντσών και το κορυφαίο board.
